Quadro de cargas pronto a partir da planta
Potência instalada e demandada, corrente, disjuntor, DR, condutores e fase de cada circuito, calculados dos pontos que você lançou na planta. Nada é digitado numa planilha à parte.
Revisado por Mateus Rodrigues, engenheiro eletricista em

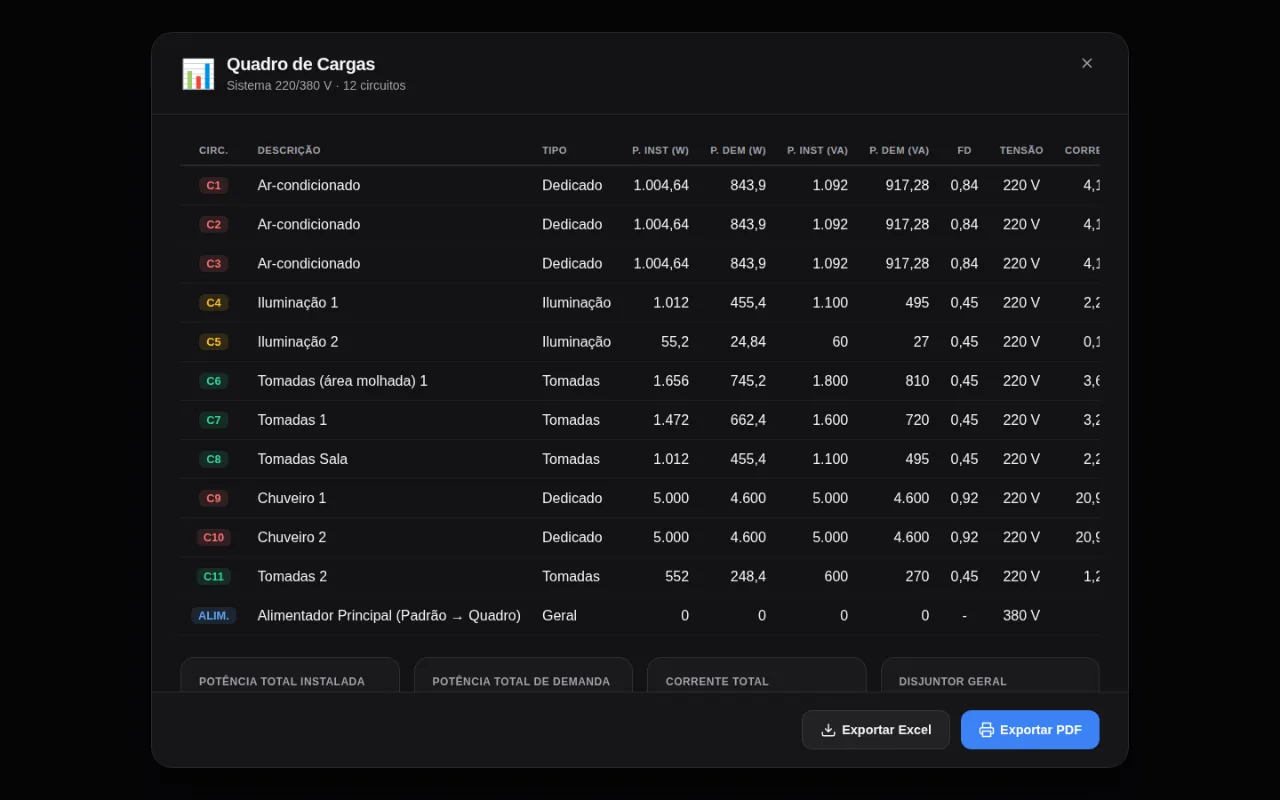

O quadro de cargas do QD1 de uma casa de exemplo
Gerado pelo app para uma casa de 8 ambientes e 56,78 m², com 11 circuitos num quadro só, ligada à Energisa Tocantins em 220/380 V. São as colunas que saem na prancha; o memorial e a planilha trazem também eletroduto, comprimento e queda de tensão de cada circuito.
| Circ. | Descrição | P. Inst (W) | P. Dem (W) | Tensão | Corrente | Polos | Disj. | DR (IΔn) | Condutores (F / N / PE) | Fases |
|---|---|---|---|---|---|---|---|---|---|---|
| C1 | Ar-condicionado | 1.004,64 | 843,9 | 220 V | 4,17 A | 1P | 6 A | - | 2 × 2,5 mm² + T 2,5 mm² | R |
| C2 | Ar-condicionado | 1.004,64 | 843,9 | 220 V | 4,17 A | 1P | 6 A | - | 2 × 2,5 mm² + T 2,5 mm² | S |
| C3 | Ar-condicionado | 1.004,64 | 843,9 | 220 V | 4,17 A | 1P | 6 A | - | 2 × 2,5 mm² + T 2,5 mm² | S |
| C4 | Iluminação 1 | 1.012 | 455,4 | 220 V | 2,25 A | 1P | 6 A | 30 mA | 2 × 1,5 mm² + T 1,5 mm² | R |
| C5 | Iluminação 2 | 55,2 | 24,84 | 220 V | 0,12 A | 1P | 6 A | 30 mA | 2 × 1,5 mm² + T 1,5 mm² | R |
| C6 | Tomadas (área molhada) 1 | 1.656 | 745,2 | 220 V | 3,68 A | 1P | 6 A | 30 mA | 2 × 2,5 mm² + T 2,5 mm² | S |
| C7 | Tomadas 1 | 1.472 | 662,4 | 220 V | 3,27 A | 1P | 6 A | 30 mA | 2 × 2,5 mm² + T 2,5 mm² | R |
| C8 | Tomadas Sala | 1.012 | 455,4 | 220 V | 2,25 A | 1P | 6 A | 30 mA | 2 × 2,5 mm² + T 2,5 mm² | R |
| C9 | Chuveiro 1 | 5.000 | 4.600 | 220 V | 20,91 A | 1P | 25 A | 30 mA | 2 × 4 mm² + T 4 mm² | R |
| C10 | Chuveiro 2 | 5.000 | 4.600 | 220 V | 20,91 A | 1P | 25 A | 30 mA | 2 × 4 mm² + T 4 mm² | S |
| C11 | Tomadas 2 | 552 | 248,4 | 220 V | 1,23 A | 1P | 6 A | 30 mA | 2 × 2,5 mm² + T 2,5 mm² | R |
| ALIM. | Alimentador Principal (Padrão → Quadro) | 0 | 0 | 380 V | 0 A | 2P | 70 A | - | 2 × 6 mm² + N 6 mm² + T 6 mm² | R+S |
| TOTAL (circuitos terminais) | 18.773,12 | 14.323,33 | 38,87 A | 2P | 40 A |
O que tem em cada linha
Cada circuito do quadro vira uma linha, e a linha do alimentador fecha a tabela. O app, o PDF e o memorial trazem estas colunas; a prancha leva um resumo delas, e a planilha, todas:
- Número e descrição do circuito, e o tipo (iluminação, tomadas, dedicado).
- Potência instalada e demandada, em W e em VA, e o fator de demanda aplicado.
- Tensão, corrente de projeto, polos, disjuntor e DR.
- Condutores de fase, neutro e proteção, e o eletroduto.
- Comprimento, queda de tensão no trecho e acumulada, e a fase em que o circuito entra.
Demanda, balanceamento e padrão de entrada
Os totais somam só os circuitos terminais: a carga do alimentador já é a soma deles. O fator de demanda segue a norma da distribuidora do projeto, e o mesmo cálculo escolhe o padrão de entrada. O catálogo tem 36 distribuidoras.
O quadro mostra também o balanceamento entre as fases, para você ver se alguma ficou carregada demais antes de fechar o projeto.
Exportar e entregar
O quadro de cargas sai em PDF, entra no memorial de cálculo e na prancha, e pode ser exportado para Excel com todas as colunas, para quem quer conferir. O diagrama unifilar do mesmo quadro lê os mesmos circuitos, então os dois documentos batem.
Para dimensionar um circuito avulso, sem projeto, use o dimensionamento de disjuntor e cabo.
Dúvidas
O que é quadro de cargas?+
É a tabela dos circuitos de um quadro de distribuição, com a potência, a corrente, a proteção, os condutores e a fase de cada um. É dele que saem a demanda da instalação e o padrão de entrada.
O Fase Delta gera o quadro de cargas sozinho?+
Sim. Ele é montado a partir dos pontos, das potências e dos circuitos do projeto, e se refaz a cada mudança.
Posso exportar o quadro de cargas para Excel?+
Sim. A exportação para Excel leva todas as colunas. O quadro também sai em PDF, no memorial de cálculo e na prancha.
Como o fator de demanda é calculado?+
Pela norma técnica da distribuidora escolhida no projeto, e o mesmo cálculo define o padrão de entrada. O catálogo tem 36 distribuidoras.
O quadro de cargas mostra o balanceamento de fases?+
Sim. Junto da tabela aparece a carga de cada fase, para você redistribuir os circuitos antes de fechar o projeto.
Posso testar de graça?+
Os primeiros 7 dias são grátis e não pedem cartão. Depois, o Delta Pró custa R$ 69,90 por mês e o Delta IA, R$ 109,90 por mês.
