Planta elétrica sobre o seu DWG, DXF ou PDF
Importe a planta de arquitetura, lance os pontos por cima dela e receba a planta elétrica com legenda e carimbo em PDF vetorial, ou de volta no CAD, em camadas separadas. Sem instalar programa e sem desenhar a arquitetura de novo.
Revisado por Mateus Rodrigues, engenheiro eletricista em

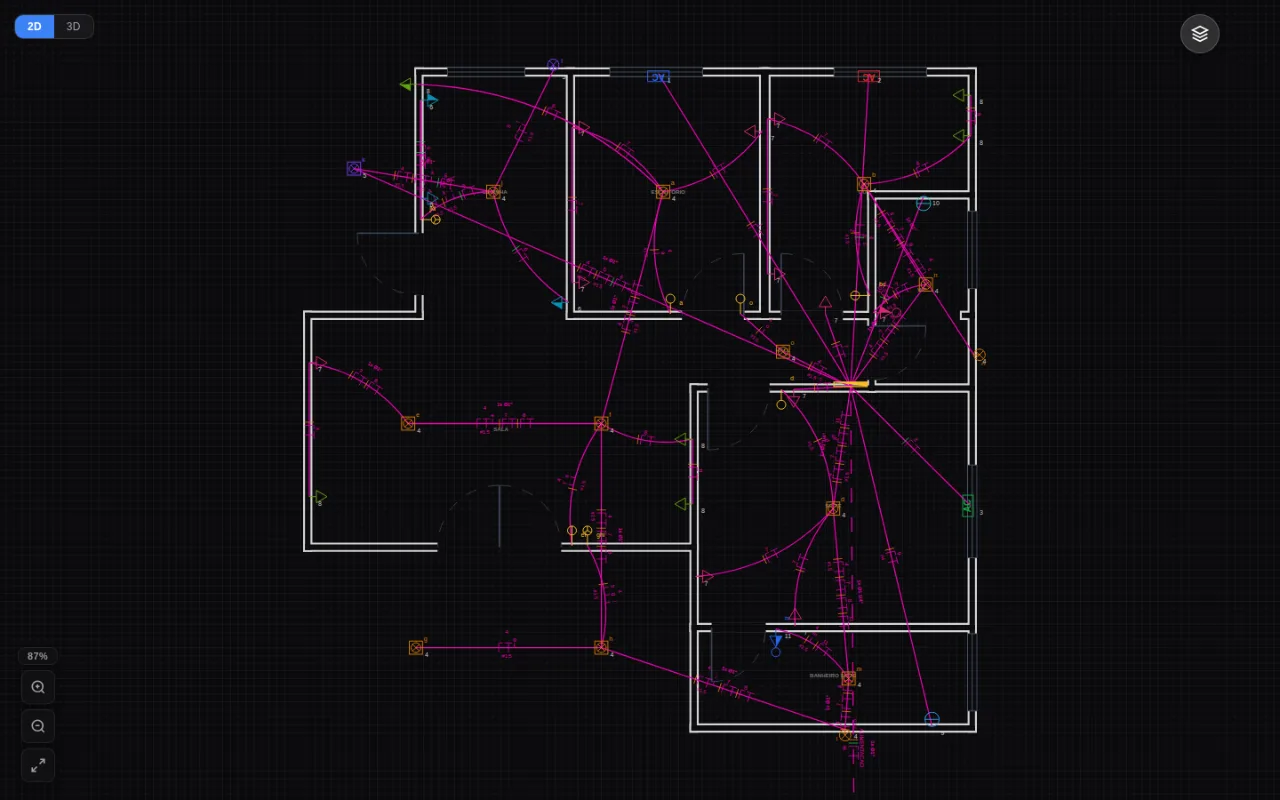

A planta elétrica de uma casa de exemplo, no editor
Os pontos, comandos, circuitos e eletrodutos de uma casa de 8 ambientes e 56,78 m², com 11 circuitos num quadro só, ligada à Energisa Tocantins em 220/380 V, na etapa de eletrodutos.
Importar a arquitetura
A planta entra por um arquivo DWG, DXF ou PDF, no início de um projeto novo ou num pavimento a mais. A importação mostra uma prévia antes de confirmar, e em seguida você define a escala clicando em dois pontos de uma medida conhecida: é ela que faz as distâncias, as áreas dos cômodos e os comprimentos dos circuitos saírem certos.
Os símbolos que já estão no desenho podem virar componentes do projeto: para cada símbolo você escolhe o que ele é (tomada, ponto de luz, interruptor) ou marca para ignorar. Um projeto luminotécnico em DWG, DXF ou PDF também pode ser convertido em cargas, com as luminárias já no lugar.
Do desenho à planta elétrica
Com a arquitetura na tela, o projeto segue as etapas do projeto elétrico residencial: cômodos, pontos, comandos, circuitos, eletrodutos e fiação, com a seção dos condutores e a proteção dimensionadas pela NBR 5410. A fiação de cada trecho de eletroduto é contada e anotada na própria planta.
A prancha para imprimir
Na última etapa você monta a folha: a escala de desenho de cada pavimento (1:50, 1:100…), as páginas, o carimbo com os dados da obra e do responsável, a legenda e o quadro de cargas, e o diagrama unifilar posicionado na folha. O PDF sai vetorial, nítido em qualquer tamanho de papel.
De volta para o CAD, em camadas
A exportação em DXF abre em qualquer programa de CAD, em metros, com o conteúdo separado nestas camadas:
- ARQ-PAREDE: paredes da edificação.
- ARQ-PORTA: portas, com o arco de abertura.
- ARQ-JANELA: janelas.
- ARQ-IMPORTADO: geometria vinda do arquivo importado.
- E-ILUMINACAO: pontos de luz, interruptores e comandos.
- E-FORCA-TUG: tomadas de uso geral.
- E-FORCA-TUE: tomadas de uso específico e cargas dedicadas.
- E-QUADRO: quadros de distribuição e padrão de entrada.
- E-ELETRODUTO: eletrodutos, com a fiação anotada.
- E-ELETRODUTO-EXISTENTE: eletrodutos que já existem na obra (não entram na compra).
- E-ELETROCALHA: eletrocalhas e bandejas.
- E-TEXTO: anotações, rótulos de ambiente e legendas.
- E-CARIMBO: carimbo, quadro de cargas e nota de simbologia.
- E-DETALHE: detalhes de montagem: quadro, aterramento, alturas e típicos.
- T-COMPONENTE: pontos de telecomunicações e dados.
- T-ELETRODUTO: eletrodutos de telecomunicações.
- T-ELETROCALHA: eletrocalhas de telecomunicações.
Dúvidas
Posso fazer a planta elétrica sobre uma planta do AutoCAD?+
Sim. Importe o arquivo DWG ou DXF, defina a escala e lance os pontos por cima dele. Um PDF da arquitetura também serve.
Preciso desenhar as paredes de novo?+
Não. A arquitetura importada fica como base do projeto, e os cômodos são reconhecidos a partir dela.
A planta elétrica sai em DWG ou DXF?+
Sai em DXF, que abre em qualquer programa de CAD, com paredes, pontos, eletrodutos, quadros, textos e carimbo em camadas separadas. A prancha também sai em PDF vetorial.
Dá para aproveitar os símbolos que já estão no desenho?+
Sim. Durante a importação você diz o que cada símbolo é, e ele vira um componente do projeto. O que não interessa, você marca para ignorar.
Posso escolher a escala da impressão?+
Sim. Cada pavimento tem a sua escala de desenho na prancha, como 1:50 ou 1:100.
Posso testar de graça?+
Os primeiros 7 dias são grátis e não pedem cartão. Depois, o Delta Pró custa R$ 69,90 por mês e o Delta IA, R$ 109,90 por mês.
Faça a planta elétrica do próximo projeto sobre o seu arquivo
7 dias grátis, sem cartão. Importe o DWG, DXF ou PDF e comece a lançar os pontos.
