Programa para projeto elétrico residencial

O projeto é dividido em etapas, na ordem em que um projetista pensa a instalação. Cada etapa só libera a seguinte quando o que ela precisa está completo: uma luz sem interruptor, uma carga sem potência ou um ponto fora de circuito aparecem como pendência, não como surpresa no fim.

• Planta: Desenhe as paredes, portas e janelas, ou importe a planta de arquitetura em DWG, DXF ou PDF e defina a escala.
• Ambientes: Os ambientes fechados pelas paredes são reconhecidos; você dá nome a cada um (sala, cozinha, banheiro).
• Cargas: Lance tomadas, pontos de luz, interruptores, chuveiro e ar-condicionado. O app sugere os pontos mínimos de cada cômodo.
• Associações: Diga qual interruptor acende qual luz. É daí que saem os retornos da fiação.
• Potências: Defina a potência de cada carga e a fase em que ela entra.
• Circuitos: Agrupe os pontos em circuitos, com iluminação e tomadas separadas e circuito exclusivo para chuveiro e ar-condicionado.
• Eletrodutos: Trace o caminho dos eletrodutos entre o quadro e os pontos, ou deixe o traçado automático fazer a primeira versão.
• Fiação: O app conta os condutores que passam em cada trecho de eletroduto: fase, neutro, retorno e proteção.
• Queda de Tensão: Seção de cada circuito pela capacidade de condução, com os fatores de temperatura e agrupamento, e pela queda de tensão do trecho e acumulada.
• Proteção: Disjuntor, curva, DR e DPS de cada quadro. É aqui que o diagrama unifilar é gerado.
• Prancha: Monte a prancha com carimbo, legenda, quadro de cargas e unifilar, e gere o PDF vetorial ou o arquivo CAD.

A NBR 5410 fixa uma previsão mínima de iluminação e de tomadas por cômodo, exige circuitos separados para iluminação e tomadas, pede proteção diferencial nas áreas molhadas e limita a queda de tensão. O Fase Delta aplica essas regras no momento em que o ponto é lançado ou o circuito é montado, e cada aviso diz qual item da norma está em jogo.

O padrão de entrada segue a norma técnica da distribuidora escolhida no projeto. O catálogo tem 36 distribuidoras, de grupos como Energisa, Equatorial, Enel, CPFL, CEMIG e Neoenergia, e o memorial descritivo registra qual é a do projeto.

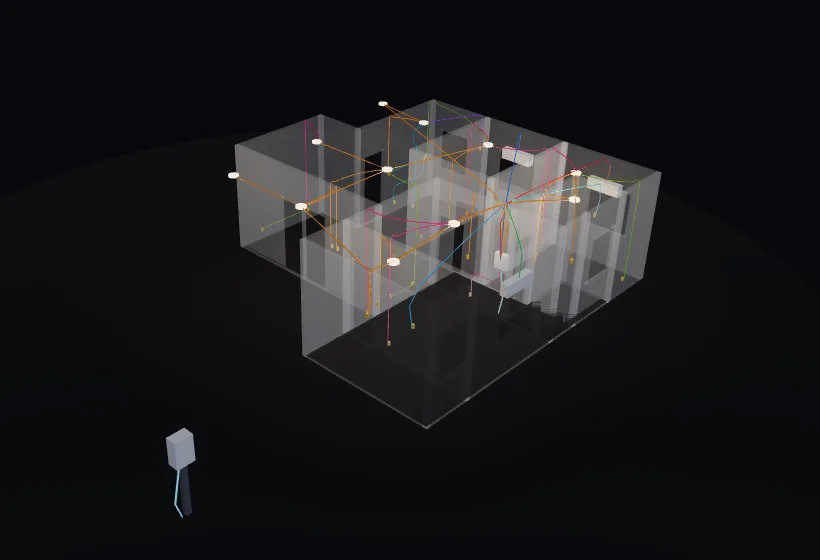

A casa de exemplo desta página passa na verificação da NBR 5410 do próprio app sem nenhum erro. Para conferir um circuito isolado sem abrir um projeto, use a calculadora de queda de tensão ou o dimensionamento de disjuntor e cabo.

O desenho e a engenharia ficam ligados: mudou um ponto, tudo que depende dele se refaz. No fim do projeto, estes documentos saem do mesmo modelo, com os mesmos números:

• Prancha com planta, legenda e carimbo, em PDF vetorial ou arquivo CAD (DXF) em camadas separadas.
• Quadro de cargas, na tela, em PDF e em planilha Excel.
• Diagrama unifilar de cada quadro.
• Memorial de cálculo e memorial descritivo, em PDF e em Word.
• Carta à distribuidora, manual do usuário da instalação e caderno de verificação final.
• Lista de materiais, com cabo, eletroduto e caixas contados do próprio traçado.

O projeto fica na nuvem e abre em qualquer computador com navegador, no Windows, no macOS ou no Linux. Para quem vai executar, um link do projeto abre no celular, no app Meu Eletricista, com as fases em cores e o circuito de cada ponto a um toque.

Casas com mais de um andar, prumada e subquadros usam o mesmo fluxo: cada pavimento tem a sua planta, e os documentos juntam o prédio inteiro (veja o projeto elétrico predial).
